Кронштейны

Здесь представлены различные виды кронштейнов для уличных светильников. Кронштейны устанавливаются на опоры освещения.



Кронштейны консольные

Приставные         К1П
1-консольные   К1ВК     К1ГК    К1К
2-консольные К2ВК К2ГК К2К

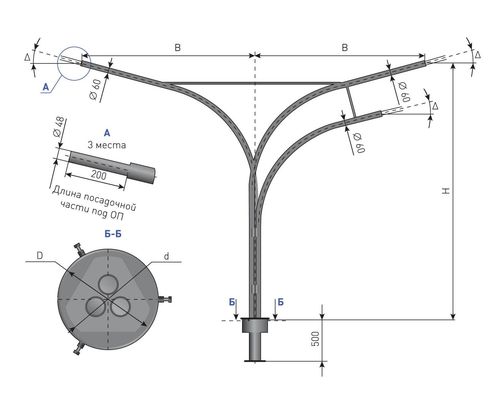

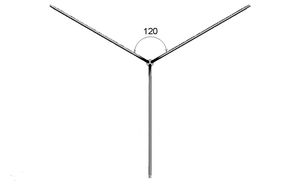

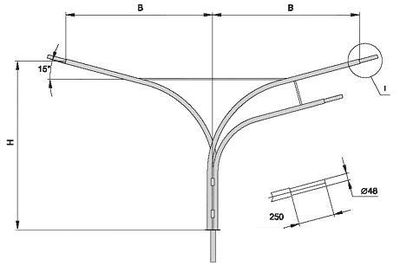

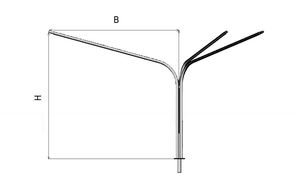

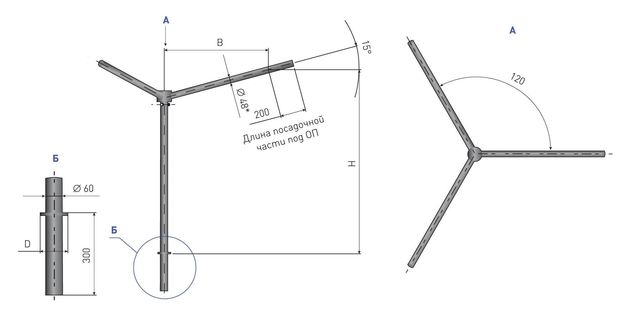

3-консольные К3ВК К3ГК К3К

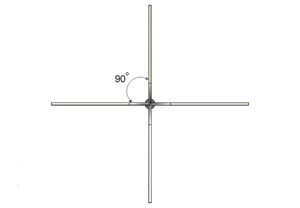

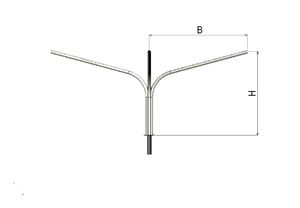

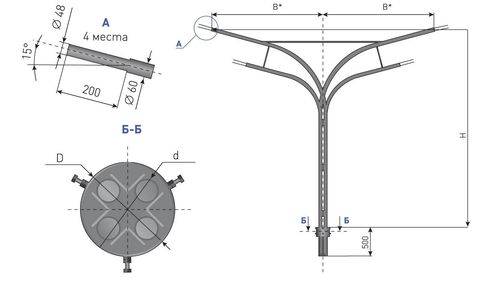

4-консольные К4ВК К4ГК К4К



Кронштейны торшерные

Светофорные ОСФГ
Навершия ШАР    К1КТ

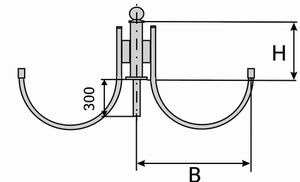

2-консольные   К2К2Т   К3К2Т

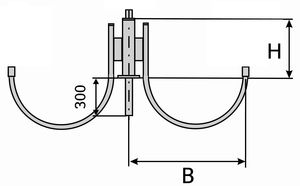

3-консольные К3К3Т К4К3Т
4-консольные К4К4Т К5К4Т



Кронштейны прожекторные

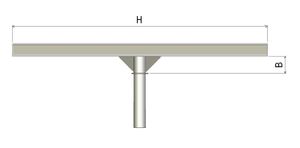

1-ригельные   К1Р1П   К1Р2П   К1Р3П       К1Р5П

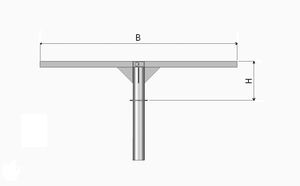

2-ригельные             К2Р4П   К2Р6П
3-ригельные                 К3Р6П

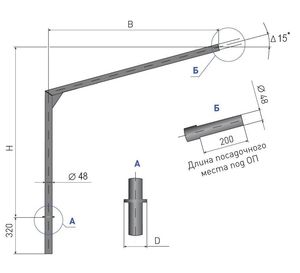

Кронштейн К1BК



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
Аналоги
m
D
Н
В
А
d
K


(кг)
(мм)
(м)
(м)
(мм)
(мм)
(шт)
Кронштейн 1-Консольный Векторный
К1ВК-0,2-0,2-0,06-0,048
2.К1-"Н"-"В"-Ф1
К20-"Н"-"В"-0-1
3,4
48
0,2
0,2
48
48
1
К1ВК-0,2-0,5-0,06-0,048
2.К1-"Н"-"В"-Ф1
К20-"Н"-"В"-0-1
4,4
48
0,2
0,5
48
48
1
К1ВК-0,5-0,5-0,06-0,048
2.К1-"Н"-"В"-Ф1
К20-"Н"-"В"-0-1
5,7
48
0,5
0,5
48
48
1
К1ВК-0,5-1,0-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
8,0
48
0,5
1
60
48
1
К1ВК-0,5-1,5-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
9,6
48
0,5
1,5
60
48
1
К1ВК-1,0-1,0-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
10,8
48
1
1
60
48
1
К1ВК-1,0-1,5-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
12,3
48
1
1,5
60
48
1
К1ВК-1,5-1,0-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
13,6
48
1,5
1
60
48
1
К1ВК-1,5-1,5-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
15,1
48
1,5
1,5
60
48
1
К1ВК-2,0-1,5-0,075-0,048
2.К1-"Н"-"В"-Ф2
К23-"Н"-"В"-1-1
17,8
48
2
1,5
60
48
1



В начало

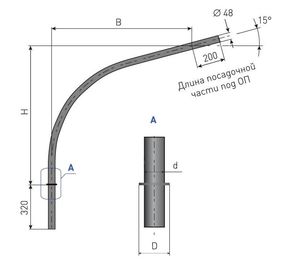

Кронштейн К1ГК

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 1-Консольный Гусеобразный

К1ГК-0,5-1,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К2-"Н"-"В"-0-1

7,7

48

0,5

1

48

48

1

К1ГК-1,0-1,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К2-"Н"-"В"-0-1

9,0

48

1

1

48

48

1

К1ГК-1,0-1,5-0,06-0,048

1.К1-"Н"-"В"-Ф1

К2-"Н"-"В"-0-1

10,8

48

1

1,5

48

48

1

К1ГК-1,3-2,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К1-"Н"-"В"-0-1

13,9

48

1,3

2

48

48

1

К1ГК-1,5-1,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К2-"Н"-"В"-0-1

10,8

48

1,5

1

48

48

1

К1ГК-1,5-1,5-0,06-0,048

1.К1-"Н"-"В"-Ф1

К2-"Н"-"В"-0-1

12,5

48

1,5

1,5

48

48

1

К1ГК-1,5-2,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К1-"Н"-"В"-0-1

14,3

48

1,5

2

48

48

1

К1ГК-1,5-2,5-0,06-0,048

1.К1-"Н"-"В"-Ф1

К1-"Н"-"В"-0-1

15,6

48

1,5

2,5

48

48

1

К1ГК-2,0-1,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К2-"Н"-"В"-0-1

13,0

48

2

1

48

48

1

К1ГК-2,0-1,5-0,06-0,048

1.К1-"Н"-"В"-Ф1

К1-"Н"-"В"-0-1

14,7

48

2

1,5

48

48

1

К1ГК-2,0-2,0-0,06-0,048

1.К1-"Н"-"В"-Ф1

К1-"Н"-"В"-0-1

16,5

48

2

2

48

48

1

К1ГК-2,0-2,5-0,075-0,48

1.К1-"Н"-"В"-Ф3

К1-"Н"-"В"-1-1

18,7

48

2

2,5

60

48

1

К1ГК-2,5-1,5-0,06-0,048

1.К1-"Н"-"В"-Ф1

К1-"Н"-"В"-0-1

15,6

48

2,5

1,5

48

48

1

К1ГК-2,5-2,0-0,075-0,048

1.К1-"Н"-"В"-Ф3

К1-"Н"-"В"-1-1

18,7

48

2,5

2

60

48

1

К1ГК-2,5-2,5-0,075-0,048

1.К1-"Н"-"В"-Ф3

К1-"Н"-"В"-1-1

20,0

48

2,5

2,5

60

48

1



В начало

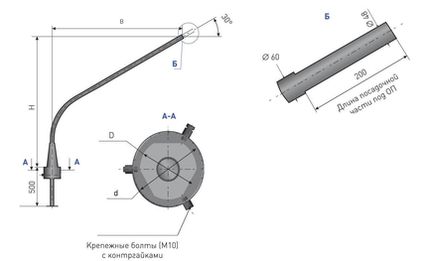

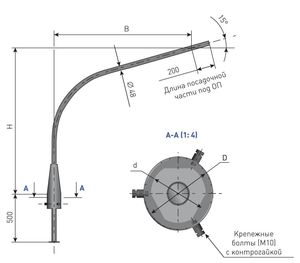

Кронштейн К1К





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 1-Консольный (с обечайкой у основания)

К1К-1,5-1,0-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

17,2

48

1,5

1

175

48

1

К1К-1,5-1,5-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

18,9

48

1,5

1,5

175

48

1

К1К-1,5-2,0-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

20,7

48

1,5

2

175

48

1

К1К-1,5-2,5-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

22,0

48

1,5

2,5

175

48

1

К1К-1,7-1,3-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

18,9

48

1,7

1,3

175

48

1

К1К-2,0-1,3-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

20,3

48

2

1,3

175

48

1

К1К-2,0-2,0-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

22,9

48

2

2

175

48

1

К1К-2,5-2,0-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

25,1

48

2,5

2

175

48

1

К1К-3,0-2,0-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

27,3

48

3

2

175

48

1

К1К-3,5-2,0-0,18/0,048

1.К1-"Н"-"В"-О2

К1-"Н"-"В"-5-1

29,4

48

3,5

2

175

48

1



В начало

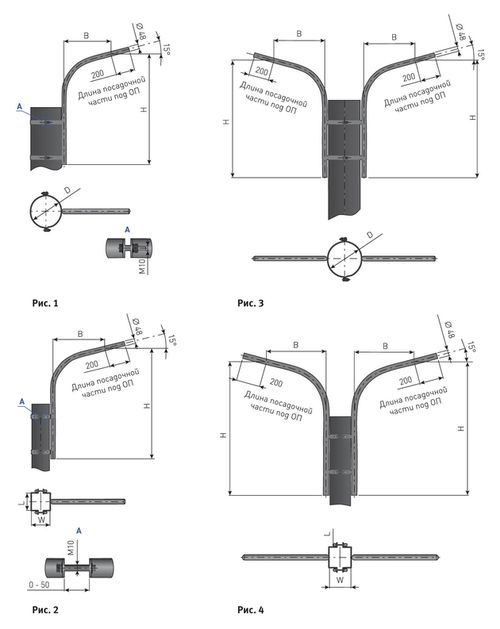

Кронштейн К1П



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 1-консольный Приставной (на хомуте)

К1П-1,15-0,5-0,150/0,175

1.К1-1,2-0,5-п6

К2-1,15-0,5-11-1

9,0

48

1,15

0,5

175

48

1

К1П-1,15-0,5-0,168

1.К1-1,2-0,5-п2

К2-1,15-0,5-11-1

8,4

48

1,15

0,5

168

48

1

К1П-1,15-0,5-0,220

1.К1-1,2-0,5-п3

К2-1,15-0,5-11-1

9,0

48

1,15

0,5

220

48

1

К1П-1,15-0,5-0,274

1.К1-1,2-0,5-п4

К2-1,15-0,5-11-1

9,5

48

1,15

0,5

274

48

1



В начало

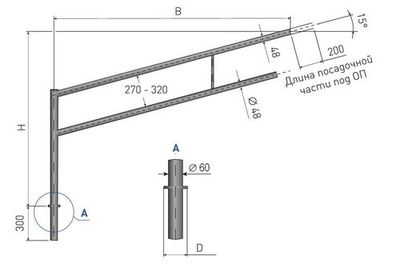

Кронштейн К2ВК

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 2-Консольный Векторный

К2ВК-0,2-0,2-0,06-0,048-180

2.К2-"Н"-"В"-/180-Ф1

К21-"Н"-"В"-0-1

4,3

48

0,2

0,2

48

48

2

К2ВК-0,2-0,5-0,06-0,048-180

2.К2-"Н"-"В"-/180-Ф1

К21-"Н"-"В"-0-1

6,6

48

0,2

0,5

48

48

2

К2ВК-0,5-0,5-0,06-0,048-180

2.К2-"Н"-"В"-/180-Ф1

К21-"Н"-"В"-0-1

8,0

48

0,5

0,5

48

48

2

К2ВК-0,5-1,0-0,06-0,048-180

2.К2-"Н"-"В"-/180-Ф1

К24-"Н"-"В"-0-1

11,9

48

0,5

1

48

48

2

К2ВК-0,5-1,5-0,06-0,048-180

2.К2-"Н"-"В"-/180-Ф1

К24-"Н"-"В"-0-1

15,8

48

0,5

1,5

48

48

2

К2ВК-1,0-1,0-0,075-0,048-180

2.К2-"Н"-"В"-/180-Ф3

К24-"Н"-"В"-1-1

15,3

60

1

1

60

48

2

К2ВК-1,0-1,5-0,075-0,048-180

2.К2-"Н"-"В"-/180-Ф3

К24-"Н"-"В"-1-1

19,1

60

1

1,5

60

48

2

К2ВК-1,5-1,0-0,075-0,048-180

2.К2-"Н"-"В"-/180-Ф3

К24-"Н"-"В"-1-1

18,1

60

1,5

1

60

48

2

К2ВК-1,5-1,5-0,075-0,048-0

2.К2-"Н"-"В"-Ф3

К37-"Н"-"В"-1-1

21,9

60

1,5

1,5

60

48

2

К2ВК-1,5-1,5-0,075-0,048-180

2.К2-"Н"-"В"-/180-Ф3

К24-"Н"-"В"-1-1

21,9

60

1,5

1,5

60

48

2

К2ВК-1,5-2,0-0,075-0,048-0

2.К2-"Н"-"В"-Ф3

К37-"Н"-"В"-1-1

25,7

60

1,5

2

60

48

2

К2ВК-1,5-2,5-0,075-0,048-0

2.К2-"Н"-"В"-Ф3

К37-"Н"-"В"-1-1

29,4

60

1,5

2,5

60

48

2

К2ВК-2,0-1,5-0,075-0,048-180

2.К2-"Н"-"В"-/180-Ф3

К24-"Н"-"В"-1-1

24,6

60

2

1,5

60

48

2



В начало

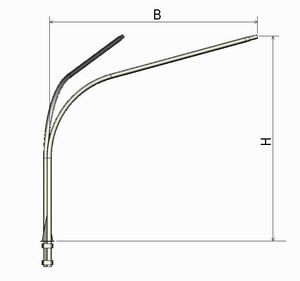

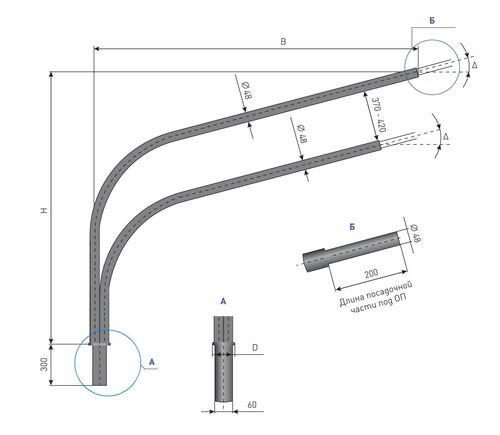

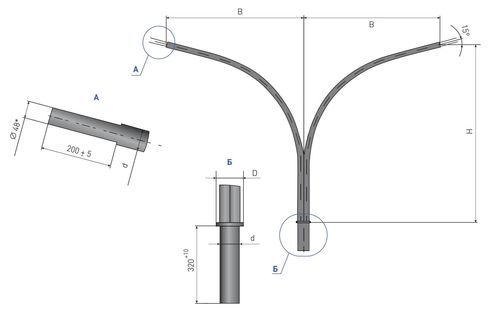

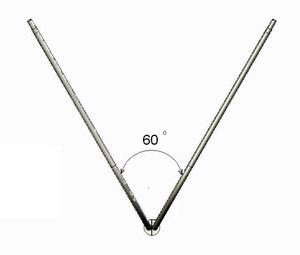

Кронштейн К2ГК






НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 2-Консольный Гусеобразный

К2ГК-1,0-1,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К4-"Н"-"В"-(9)-1

17,9

60

1

1

60

48

2

К2ГК-1,0-1,5-0,1-0,048-45

1.К2-"Н"-"В"-/45-Ф4

К4(45)-"Н"-"В"-(9)-1

21,4

48х2

1

1,5

76

48

2

К2ГК-1,0-1,5-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К4-"Н"-"В"-(9)-1

21,4

48х2

1

1,5

76

48

2

К2ГК-1,3-2,0-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(9)-1

27,5

48х2

1,3

2

76

48

2

К2ГК-1,5-1,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К4-"Н"-"В"-(9)-1

21,4

48х2

1,5

1

76

48

2

К2ГК-1,5-1,5-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К4-"Н"-"В"-(9)-1

24,9

48х2

1,5

1,5

76

48

2

К2ГК-1,5-1,5-0,1-0,048-0

1.К2-"Н"-"В"-Ф4

К9-"Н"-"В"-(9)-1

24,9

48х2

1,5

1,5

76

48

2

К2ГК-1,5-2,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

28,4

48х2

1,5

2

76

48

2

К2ГК-1,5-2,5-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(9)-1

31,0

48х2

1,5

2,5

76

48

2

К2ГК-1,5-2,5-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

31,0

48х2

1,5

2,5

76

48

2

К2ГК-2,0-1,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

25,8

48х2

2

1

76

48

2

К2ГК-2,0-1,5-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(9)-1

29,3

48х2

2

1,5

76

48

2

К2ГК-2,0-1,5-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

29,3

48х2

2

1,5

76

48

2

К2ГК-2,0-2,0-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(9)-1

32,8

48х2

2

2

76

48

2

К2ГК-2,0-2,0-0,1-0,048-0

1.К2-"Н"-"В"-Ф4

К9-"Н"-"В"-(9)-1

32,8

48х2

2

2

76

48

2

К2ГК-2,0-2,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

32,8

48х2

2

2

76

48

2

К2ГК-2,0-2,5-0,1-0,048-0

1.К2-"Н"-"В"-Ф4

К9-"Н"-"В"-(8)-1

37,6

48х2

2

2,5

76

48

2

К2ГК-2,5-1,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

30,2

48х2

2,5

1

76

48

2

К2ГК-2,5-1,5-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(9)-1

31,0

48х2

2,5

1,5

76

48

2

К2ГК-2,5-1,5-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

31,0

48х2

2,5

1,5

76

48

2

К2ГК-2,5-2,0-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(9)-1

37,2

48х2

2,5

2

76

48

2

К2ГК-2,5-2,0-0,1-0,048-0

1.К2-"Н"-"В"-Ф4

К9-"Н"-"В"-(9)-1

37,2

48х2

2,5

2

76

48

2

К2ГК-2,5-2,0-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(9)-1

37,2

48х2

2,5

2

76

48

2

К2ГК-2,5-2,5-0,1-0,048-90

1.К2-"Н"-"В"-/90-Ф4

К17(90)-"Н"-"В"-(8)-1

40,2

48х2

2,5

2,5

76

48

2

К2ГК-2,5-2,5-0,1-0,048-180

1.К2-"Н"-"В"-/180-Ф4

К3-"Н"-"В"-(8)-1

40,2

48х2

2,5

2,5

76

48

2

К2ГК-3,0-2,5-0,1-0,048-0

1.К2-"Н"-"В"-Ф4

К9-"Н"-"В"-(9)-1

44,1

48х2

3

2,5

76

48

2

К2ГК-4,0-2,5-0,1-0,048-0

1.К2-"Н"-"В"-Ф4

К9-"Н"-"В"-(9)-1

52,9

48х2

4

2,5

76

48

2



В начало

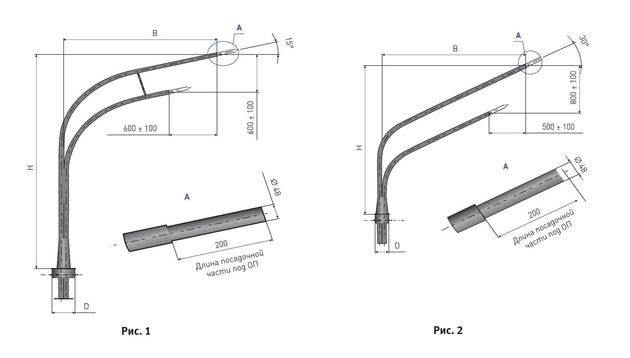

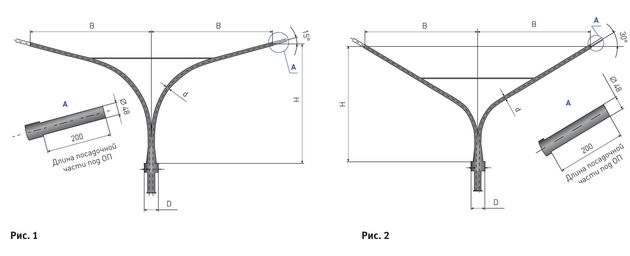

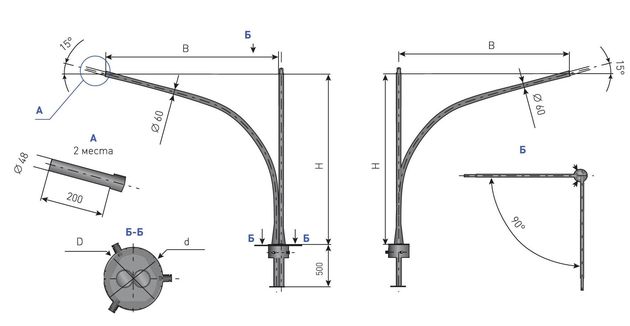

Кронштейн К2К



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 2-Консольный (с обечайкой у основания)

К2К-1,5-1,5-0,18/0,048-180

1.К2-"Н"-"В"-/180-О2

К3-"Н"-"В"-5-1

31,2

48х2

1,5

1,5

175

48

2

К2К-2,0-2,0-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

39,1

48х2

2

2

175

48

2

К2К-2,0-2,0-0,18/0,048-180

1.К2-"Н"-"В"-/180-О2

К3-"Н"-"В"-5-1

39,1

48х2

2

2

175

48

2

К2К-2,0-2,0-0,18/0,048-90

1.К2-"Н"-"В"-/90-О2

К17-"Н"-"В"-5-1

39,1

48х2

2

2

175

48

2

К2К-2,5-2,0-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

43,4

48х2

2,5

2

175

48

2

К2К-2,5-2,0-0,18/0,048-180

1.К2-"Н"-"В"-/180-О2

К3-"Н"-"В"-5-1

43,4

48х2

2,5

2

175

48

2

К2К-2,5-2,0-0,18/0,048-90

1.К2-"Н"-"В"-/90-О2

К17-"Н"-"В"-5-1

43,4

48х2

2,5

2

175

48

2

К2К-3,0-2,0-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

47,8

48х2

3

2

175

48

2

К2К-3,0-2,0-0,18/0,048-180

1.К2-"Н"-"В"-/180-О2

К3-"Н"-"В"-5-1

47,8

48х2

3

2

175

48

2

К2К-3,0-2,0-0,18/0,048-90

1.К2-"Н"-"В"-/90-О2

К17-"Н"-"В"-5-1

47,8

48х2

3

2

175

48

2

К2К-3,3-1,7-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

48,7

48х2

3,3

1,7

175

48

2

К2К-3,5-2,0-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

52,2

48х2

3,5

2

175

48

2

К2К-3,5-2,0-0,18/0,048-180

1.К2-"Н"-"В"-/180-О2

К3-"Н"-"В"-5-1

52,2

48х2

3,5

2

175

48

2

К2К-4,0-2,5-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

59,2

48х2

4

2,5

175

48

2

К2К-4,5-2,5-0,18/0,048-0

1.К2-"Н"-"В"-О2

К9-"Н"-"В"-5-1

63,5

48х2

4,5

2,5

175

48

2

К2П-1,15-0,5-0,150/175-180

1.К2-1,2-0,5-п6



15,8

48

1,15

0,5

150*175

48

2



В начало



Кронштейн К3ВК

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 3-Консольный Векторный

К3ВК-0,2-0,5-0,06-0,048-120

2.К3-"Н"-"В"-/120-Ф1

К22-"Н"-"В"-0-1

8,9

48

0,2

0,5

48

48

3

К3ВК-0,5-0,5-0,06-0,048-120

2.К3-"Н"-"В"-/120-Ф1

К22-"Н"-"В"-0-1

10,2

48

0,5

0,5

48

48

3

К3ВК-0,5-1,0-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

17,1

60

0,5

1

60

48

3

К3ВК-0,5-1,5-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

23,1

60

0,5

1,5

60

48

3

К3ВК-1,0-1,0-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

19,9

60

1

1

60

48

3

К3ВК-1,0-1,5-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

25,9

60

1

1,5

60

48

3

К3ВК-1,5-1,0-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

22,6

60

1,5

1

60

48

3

К3ВК-1,5-1,5-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

28,7

60

1,5

1,5

60

48

3

К3ВК-2,0-1,5-0,075-0,048-120

2.К3-"Н"-"В"-/120-Ф2

К25-"Н"-"В"-1-1

31,4

60

2

1,5

60

48

3



В начало



Кронштейн К3ГК





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 3-Консольный Гусеобразный

К3ГК-1,0-1,0-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К6-"Н"-"В"-(9)-1

26,7

48х3

1

1

76

48

3

К3ГК-1,0-1,5-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К6-"Н"-"В"-(9)-1

31,9

48х3

1

1,5

76

48

3

К3ГК-1,3-2,0-0,1-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



41,1

48х3

1,3

2

76

48

3

К3ГК-1,3-2,0-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К5-"Н"-"В"-(9)-1

41,1

48х3

1,3

2

76

48

3

К3ГК-1,5-1,0-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К6-"Н"-"В"-(9)-1

31,9

48х3

1,5

1

76

48

3

К3ГК-1,5-1,5-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К6-"Н"-"В"-(9)-1

37,2

48х3

1,5

1,5

76

48

3

К3ГК-1,5-2,0-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К6-"Н"-"В"-(9)-1

42,4

48х3

1,5

2

76

48

3

К3ГК-1,5-2,5-0,15-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



46,8

48х3

1,5

2,5

108

48

3

К3ГК-2,0-1,5-0,1-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



43,7

48х3

2

1,5

76

48

3

К3ГК-2,0-1,5-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К5-"Н"-"В"-(9)-1

43,7

48х3

2

1,5

76

48

3

К3ГК-2,0-2,0-0,1-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



49,0

48х3

2

2

76

48

3

К3ГК-2,0-2,0-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К5-"Н"-"В"-(9)-1

49,0

48х3

2

2

76

48

3

К3ГК-2,5-1,5-0,1-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



46,3

48х3

2,5

1,5

76

48

3

К3ГК-2,5-1,5-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К5-"Н"-"В"-(9)-1

46,3

48х3

2,5

1,5

76

48

3

К3ГК-2,5-2,0-0,1-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



55,5

48х3

2,5

2

76

48

3

К3ГК-2,5-2,0-0,1-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К5-"Н"-"В"-(9)-1

55,5

48х3

2,5

2

76

48

3

К3ГК-2,5-2,5-0,15-0,048-0-90

1.К3-"Н"-"В"-/90-Ф4



59,9

48х3

2,5

2,5

108

48

3

К3ГК-2,5-2,5-0,15-0,048-120

1.К3-"Н"-"В"-/120-Ф4

К5-"Н"-"В"-(9)-1

59,9

48х3

2,5

2,5

108

48

3



В начало



Кронштейн К3К



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K



(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 3-Консольный (с обечайкой у основания)

К3К-2,0-2,0-0,18/0,048-180

1.К3-"Н"-"В"-/180-О2

55,2

48х3

2

2

175

48

3

К3К-2,5-2,0-0,18/0,048-180

1.К3-"Н"-"В"-/180-О2

61,8

48х3

2,5

2

175

48

3

К3К-3,0-2,0-0,18/0,048-180

1.К3-"Н"-"В"-/180-О2

68,3

48х3

3

2

175

48

3

К3К-3,5-2,0-0,18/0,048-180

1.К3-"Н"-"В"-/180-О2

74,9

48х3

3,5

2

175

48

3



В начало



Кронштейн К4ВК

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 4-Консольный Векторный

К4ВК-0,5-1,0-0,1-0,048-90

2.К4-"Н"-"В"-/120-Ф3

К29-"Н"-"В"-(9)-1

22,5

76

0,5

1

76

48

4

К4ВК-0,5-1,5-0,1-0,048-90

2.К4-"Н"-"В"-/120-Ф3

К29-"Н"-"В"-(9)-1

30,6

76

0,5

1,5

76

48

4

К4ВК-1,0-1,0-0,1-0,048-90

2.К4-"Н"-"В"-/120-Ф3

К29-"Н"-"В"-(9)-1

26,1

76

1

1

76

48

4

К4ВК-1,0-1,5-0,1-0,048-90

2.К4-"Н"-"В"-/120-Ф3

К29-"Н"-"В"-(9)-1

34,2

76

1

1,5

76

48

4

К4ВК-1,5-1,0-0,1-0,048-90

2.К4-"Н"-"В"-/120-Ф3

К29-"Н"-"В"-(9)-1

29,6

76

1,5

1

76

48

4

К4ВК-1,5-1,5-0,1-0,048-90

2.К4-"Н"-"В"-/120-Ф3

К29-"Н"-"В"-(9)-1

37,7

76

1,5

1,5

76

48

4

К4ВК-1,5-1,5-0,075-0,048-180

2.К4-"Н"-"В"-/180-Ф2

К38-"Н"-"В"-1-1

35,4

60

1,5

1,5

60

48

4

К4ВК-1,5-2,0-0,075-0,048-180

2.К4-"Н"-"В"-/180-Ф2

К38-"Н"-"В"-1-1

43,8

60

1,5

2

60

48

4

К4ВК-1,5-2,5-0,075-0,048-180

2.К4-"Н"-"В"-/180-Ф2

К38-"Н"-"В"-1-1

52,1

60

1,5

2,5

60

48

4

К4ВК-2,0-1,5-0,1-0,048-90

2.К4-"Н"-"В"-/180-Ф2

К29-"Н"-"В"-(9)-.

38,2

76

2

1,5

76

48

4



В начало



Кронштейн К4ГК



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 4-Консольный Гусеобразный

К4ГК-1,0-1,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К8-"Н"-"В"-(8)-1

35,9

48х4

1

1

108

48

4

К4ГК-1,0-1,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К8-"Н"-"В"-(8)-1

42,8

48х4

1

1,5

108

48

4

К4ГК-1,3-2,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

55,1

48х4

1,3

2

108

48

4

К4ГК-1,5-1,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К8-"Н"-"В"-(8)-1

42,8

48х4

1,5

1

108

48

4

К4ГК-1,5-1,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К8-"Н"-"В"-(8)-1

49,8

48х4

1,5

1,5

108

48

4

К4ГК-1,5-2,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

56,8

48х4

1,5

2

108

48

4

К4ГК-1,5-2,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

62,1

48х4

1,5

2,5

108

48

4

К4ГК-2,0-1,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

58,6

48х4

2

1,5

108

48

4

К4ГК-2,0-2,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

65,6

48х4

2

2

108

48

4

К4ГК-2,0-2,0-0,15-0,048-180

1.К4-"Н"-"В"-/180-Ф4

К10-"Н"-"В"-(8)-1

65,6

48х4

2

2

108

48

4

К4ГК-2,0-2,5-0,15-0,048-180

1.К4-"Н"-"В"-/180-Ф4

К10-"Н"-"В"-(8)-1

74,3

48х4

2

2,5

108

48

4

К4ГК-2,5-1,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

62,1

48х4

2,5

1,5

108

48

4

К4ГК-2,5-2,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

74,3

48х4

2,5

2

108

48

4

К4ГК-2,5-2,0-0,15-0,048-180

1.К4-"Н"-"В"-/180-Ф4

К10-"Н"-"В"-(8)-1

74,3

48х4

2,5

2

108

48

4

К4ГК-2,5-2,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

79,6

48х4

2,5

2,5

108

48

4

К4ГК-2,5-2,5-0,15-0,048-180

1.К4-"Н"-"В"-/180-Ф4

К10-"Н"-"В"-(8)-1

79,6

48х4

2,5

2,5

108

48

4

К4ГК-3,0-2,0-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

83,0

48х4

3

2

108

48

4

К4ГК-3,0-2,0-0,15-0,048-180

1.К4-"Н"-"В"-/180-Ф4

К10-"Н"-"В"-(8)-1

83,0

48х4

3

2

108

48

4

К4ГК-3,5-2,5-0,15-0,048-90

1.К4-"Н"-"В"-/90-Ф4

К7-"Н"-"В"-(8)-1

97,0

48х4

3,5

2,5

108

48

4

К4ГК-3,5-2,5-0,15-0,048-180

1.К4-"Н"-"В"-/180-Ф4

К10-"Н"-"В"-(8)-1

97,0

48х4

3,5

2,5

108

48

4



В начало



Кронштейн К4К

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K





(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 4-Консольный (с обечайкой у основания)

К4К-2,5-2,0-0,18/0,048-180

1.К4-"Н"-"В"-/180-О2.

К10-"Н"-"В"-5-1.

80,1

48х4

2,5

2

175

48

4

К4К-3,0-2,0-0,18/0,048-180

1.К4-"Н"-"В"-/180-О2.

К10-"Н"-"В"-5-1.

88,9

48х4

3

2

175

48

4

К4К-3,5-2,0-0,18/0,048-180

1.К4-"Н"-"В"-/180-О2.

К10-"Н"-"В"-5-1.

97,6

48х4

3,5

2

175

48

4



В начало



Кронштейн К1КТ



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

d

K

(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 1-Торшерный

К1КТ-0,2-0,0-0,06-0,048

К52-0,2-0-0-0

2,5

48

0,2

0

48

48

1

К1КТ-0,2-0,0-0,06-0,06

К52-0,2-0-0-2

2,7

48

0,2

0

48

60

1

К1КТ-0,2-0,0-0,075-0,06

К52-0,2-0-1-1

3,1

60

0,2

0

60

60

1

К1КТ-0,2-0,0-0,06-0,076

К52-0,2-0-0-3

3,5

48

0,2

0

48

76

1

К1КТ-0,2-0,0-0,075-0,076

К52-0,2-0-1-3

3,9

60

0,2

0

60

76

1

К1КТ-0,5-0,0-0,06-0,06

К52-0,5-0-0-2

4,2

48

0,5

0

48

60

1

К1КТ-0,5-0,0-0,075-0,06

К52-0,5-0-1-1

4,7

60

0,5

0

60

60

1



В начало



Кронштейн К2К2Т





НОМЕНКЛАТУРНЫЕ

 НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

d

K



(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 2-Торшерный 2-Консольный

К.2К2Т-0,6-0,7-О.76-180

К30-0,6-0,7-(9)-5

14,5

76

0,6

0,7

76

60

2

К.2К2Т-0,6-1,0-О.76-180



17,9

76

0,6

1

76

60

2

К.2К2Т-0,8-0,7-О.76-180



15,8

76

0,8

0,7

76

60

2

К.2К2Т-0,8-1,0-О.76-180

К30-0,8-1,0-(9)-5

19,2

76

0,8

1

76

60

2



В начало



Кронштейн К3К2Т





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K



(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 3-Торшерный 2-Консольный

К.3К2Т-0,6-0,7-О.76-180

К31-0,6-0,7-(9)-5

15,6

76

0,6

0,7

76

60

3

К.3К2Т-0,6-1,0-О.76-180



18,9

76

0,6

1

76

60

3

К.3К2Т-0,8-0,7-О.76-180



16,9

76

0,8

0,7

76

60

3

К.3К2Т-0,8-1,0-О.76-180

К31-0,8-1,0-(9)-5

20,3

76

0,8

1

76

60

3



В начало



Кронштейн К3К3Т





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K



(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 3-Торшерный 3-Консольный

К.3К3Т-0,6-0,7-О.76-120

К32-0,6-0,7-(9)-5

20,0

76

0,6

0,7

76

60

3

К.3К3Т-0,6-1,0-О.76-120



25,1

76

0,6

1

76

60

3

К.3К3Т-0,8-0,7-О.76-120



21,3

76

0,8

0,7

76

60

3

К.3К3Т-0,8-1,0-О.76-120

К32-0,8-1,0-(9)-5

26,4

76

0,8

1

76

60

3



В начало



Кронштейн К4К3Т



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналоги

m

D

Н

В

А

d

K



(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 4-Торшерный 3-Консольный

К.4К3Т-0,6-0,7-О.76-120

К33-0,6-0,7-(9)-5

21,0

76

0,6

0,7

76

60

4

К.4К3Т-0,6-1,0-О.76-120



26,1

76

0,6

1

76

60

4

К.4К3Т-0,8-0,7-О.76-120



22,3

76

0,8

0,7

76

60

4

К.4К3Т-0,8-1,0-О.76-120

К33-0,8-1,0-(9)-5

27,4

76

0,8

1

76

60

4



В начало



Кронштейн К4К4Т





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

d

K

(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 4-Торшерный 4-Консольный

К.4К4Т-0,6-0,7-О.76-90

К34а-0,6-0,7-(9)-5

25,4

76

0,6

0,7

76

60

4

К.4К4Т-0,6-1,0-О.76-90



32,2

76

0,6

1

76

60

4

К.4К4Т-0,8-0,7-О.76-90



26,7

76

0,8

0,7

76

60

4

К.4К4Т-0,8-1,0-О.76-90

К34а-0,8-1,0-(9)-5

33,5

76

0,8

1

76

60

4



В начало



Кронштейн К5К4Т





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

d

K

(кг)

(мм)

(м)

(м)

(мм)

(мм)

(шт)

Кронштейн 5-Торшерный 4-Консольный

К.5К4Т-0,6-0,7-О.76-90

К34-0,6-0,7-(9)-5.

26,4

76

0,6

0,7

76

60

5

К.5К4Т-0,6-1,0-О.76-90



33,2

76

0,6

1

76

60

5

К.5К4Т-0,8-0,7-О.76-90



27,7

76

0,8

0,7

76

60

5

К.5К4Т-0,8-1,0-О.76-90

К34-0,8-1,0-(9)-5.

34,5

76

0,8

1

76

60

5



В начало



Кронштейны К1Р1П, К1Р2П, К1Р3П



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

K

(кг)

(мм)

(м)

(м)

(мм)

(шт)

Кронштейн 1-Ригельный 1-Прожекторный

К1Р1П-0,2-0,4-0,06-0,048

К61-0,2-0,4-0-0

4,8

48

0,2

0,4

48

1

К1Р1П-0,2-0,4-0,075-0,06

К61-0,2-0,4-1-0

5,3

60

0,2

0,4

60

1

К1Р1П-0,2-0,4-0,1-0,076

К61-0,2-0,4-(9)-0

6,7

76

0,2

0,4

76

1

К1Р1П-0,5-0,4-0,06-0,048

К61-0,5-0,4-0-0

6,2

48

0,5

0,4

48

1

К1Р1П-0,5-0,4-0,075-0,06

К61-0,5-0,4-1-0

7,0

60

0,5

0,4

60

1

К1Р1П-0,5-0,4-0,1-0,076

К61-0,5-0,4-(9)-0

9,4

76

0,5

0,4

76

1

К1Р1П-1,0-0,4-0,075-0,06

К61-1,0-0,4-1-0

9,9

60

1

0,4

60

1

К1Р1П-1,0-0,4-0,1-0,076

К61-1,0-0,4-(9)-0

13,7

76

1

0,4

76

1

К1Р1П-1,5-0,4-0,075-0,06

К61-1,5-0,4-1-0

12,9

60

1,5

0,4

60

1

К1Р1П-1,5-0,4-0,1-0,076

К61-1,5-0,4-(9)-0

18,1

76

1,5

0,4

76

1

К1Р1П-2,0-0,4-0,1-0,076

К61-2,0-0,4-(9)-0

22,5

76

2

0,4

76

1

Кронштейн 1-Ригельный 2-Прожекторный

К1Р2П-0,2-1,0-0,06-0,048

К61-0,2-1,0-0-0

8,3

48

0,2

1

48

2

К1Р2П-0,2-1,0-0,075-0,06

К61-0,2-1,0-1-0

8,8

60

0,2

1

60

2

К1Р2П-0,2-1,0-0,1-0,076

К61-0,2-1,0-(9)-0

10,3

76

0,2

1

76

2

К1Р2П-0,5-1,0-0,075-0,06

К61-0,5-1,0-1-0

10,6

60

0,5

1

60

2

К1Р2П-0,5-1,0-0,1-0,076

К61-0,5-1,0-(9)-0

12,9

76

0,5

1

76

2

К1Р2П-1,0-1,0-0,075-0,06

К61-1,0-1,0-1-0

13,5

60

1

1

60

2

К1Р2П-1,0-1,0-0,1-0,076

К61-1,0-1,0-(9)-0

17,3

76

1

1

76

2

К1Р2П-1,5-1,0-0,075-0,06

К61-1,5-1,0-1-0

16,4

60

1,5

1

60

2

К1Р2П-1,5-1,0-0,1-0,076

К61-1,5-1,0-(9)-0

21,7

76

1,5

1

76

2

К1Р2П-2,0-1,0-0,1-0,076

К61-2,0-1,0-(9)-0

26,0

76

2

1

76

2

Кронштейн 1-Ригельный 3-Прожекторный

К1Р3П-0,2-1,6-0,075-0,06

К61-0,2-1,6-1-0

12,4

60

0,2

1,6

60

3

К1Р3П-0,2-1,6-0,1-0,076

К61-0,2-1,6-(9)-0

13,8

76

0,2

1,6

76

3

К1Р3П-0,5-1,6-0,075-0,06

К61-0,5-1,6-1-0

14,1

60

0,5

1,6

60

3

К1Р3П-0,5-1,6-0,1-0,076

К61-0,5-1,6-(9)-0

16,4

76

0,5

1,6

76

3

К1Р3П-1,0-1,6-0,075-0,06

К61-1,0-1,6-1-0

17,0

60

1

1,6

60

3

К1Р3П-1,0-1,6-0,1-0,076

К61-1,0-1,6-(9)-0

20,8

76

1

1,6

76

3

К1Р3П-1,5-1,6-0,075-0,06

К61-1,5-1,6-1-0

19,9

60

1,5

1,6

60

3

К1Р3П-1,5-1,6-0,1-0,076

К61-1,5-1,6-(9)-0

25,2

76

1,5

1,6

76

3

К1Р3П-2,0-1,6-0,1-0,076

К61-2,0-1,6-(9)-0

29,6

76

2

1,6

76

3



В начало



Кронштейн К2Р4П





НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

K

(кг)

(мм)

(м)

(м)

(мм)

(шт)

Кронштейн 2-Ригельный 4-Прожекторный

К2Р4П-0,2-1,0-0,075-0,06- 90

К63-0,2-1,0-1-0

15,0

60

0,2

1

60

4

К2Р4П-1,0-1,0-0,075-0,06- 90

К63-1,0-1,0-1-0

20,0

60

1

1

60

4

К2Р4П-2,0-1,0-0,1-0,076- 90

К63-2,0-1,0-(9)-0

29,0

76

2

1

76

4



В начало



Кронштейн К2Р6П

В начало



Кронштейн К3Р6П





В начало



Навершие ШАР



НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

Аналог

m

D

Н

В

А

(кг)

(мм)

(м)

(м)

(мм)

Навершие-"ШАР"

Нвр-0,1-0-0,048 "ШАР"

К62-0-0

1,5

48

0,08

0

48

Нвр-0,1-0-0,06 "ШАР"

К62-0-1

1,7

60

0,08

0

60

Нвр-0,1-0-0,076 "ШАР"

К62-0-2

2,0

76

0,08

0

76



В начало



Кронштейн светофорный

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ

m

Н

В

(кг)

(м)

(м)

Кронштейн светофорный

Кронштейн ОСФГ-4;5;6

1,2

0

0,2


Яндекс.Метрика
