Опоры граненые


ТИП  НФГ

НАЗНАЧЕНИЕ
Опоры освещения несиловые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры граненые конические выполнены из листового материала толщиной 3 – 4 мм.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов)

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

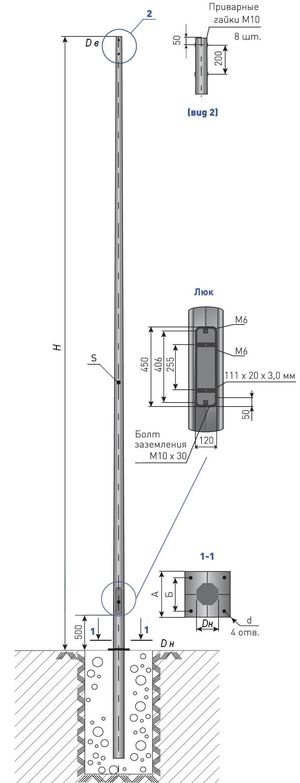

 Опора освещения несиловая фланцевая граненая НФГ

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
АНАЛОГИ
m
Dн
Н
k
h
Б
d
Dв

(кг)
(мм)
(м)
(шт)
(м)
(мм)
(мм)
(мм)
Опора освещения несиловая фланцевая граненая НФГ
НФГ-3,0-02
ОГК-3
22
96
3


140
20
60
НФГ-4,0-02
ОГК-4
30
108
4


140
20
60
НФГ-5,0-02
ОГК-5
48
130
5


180
22
75
НФГ-6,0-02
ОГК-6
59
141
6


180
22
75
НФГ-7,0-02
ОГК-7
90
152
7


230
34
75
НФГ-8,0-02
ОГК-8
120
163
8


230
34
75
НФГ-9,0-02
ОГК-9
150
183
9


300
34
75
НФГ-10,0(75)-02
ОГК-10
162
185
10


300
34
75
НФГ-10,0(100)-02
ОГК-10(2)
189
210
10


300
34
100
НФГ-12,0-02
ОГК-12
235
232
11,8

11,8
300
34
75
НФГ-14,0-02
ОГК-14
326
254
14
2
10,5
400
38
100
НФГ-16,0-02
ОГК-16
383
276
16
2
10,5
400
38
100
m - масса  Dн  – диаметр у основания
H – вертикальный размер k – количество секций
h – мах длина составной части   Б – монтажный размер
d – диаметр отверстий Dв – диаметр верхнего среза

 **
ТИП  НПГ

НАЗНАЧЕНИЕ
Опоры освещения несиловые прямостоечные круглоконические предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры граненые конические выполнены из листового материала толщиной 3 – 4 мм.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов)

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

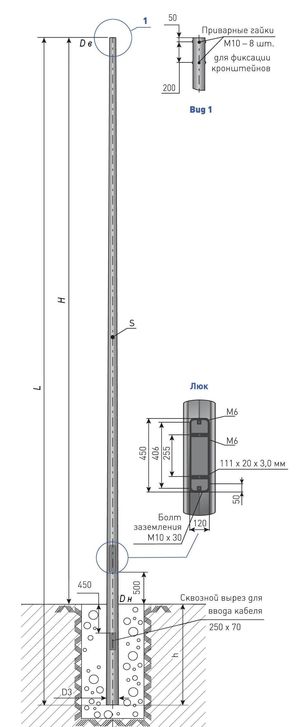

 Опора освещения несиловая прямостоечная круглоконическая НПГ
*
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
L
k
h
Dв
(кг)
(мм)
(м)
(шт)
(м)
(мм)
Опора освещения несиловая прямостоечная круглоконическая НПГ
НПГ-3/4,0-02
26
106
4


60
НПГ-4/5,0-02
35
118
5


60
НПГ-5/6,25-02
54
141
6,25


75
НПГ-6/7,25-02
66
152
7,25


75
НПГ-7/8,5-02
87
169
8,5


75
НПГ-8/9,5-02
134
180
9,5


75
НПГ-9/11,0-02
165
196
11


75
НПГ-10(75)/12,0-02
187
207
12


75
НПГ-10(100)/12,0-02
222
232
12


100
НПГ-12/14,0-02
276
254
14
2
10,5
100
НПГ-14/17,0-02
345
289
17
2
10,5
100
НПГ-16/19,0-02
396
311
19
2
10,5
100
m - масса  Dн  – диаметр у основания
L – общая длина k – количество секций
h – мах длина составной части  Dв – диаметр верхнего среза


ТИП  НФК

НАЗНАЧЕНИЕ
Опоры освещения несиловые фланцевые круглоконические предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры граненые конические выполнены из листового материала толщиной 3 – 4 мм.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов)

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

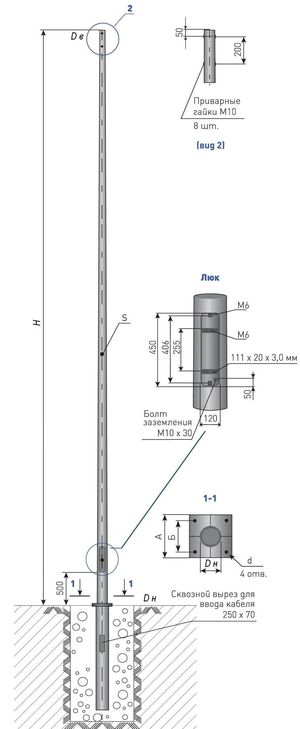

Опора освещения несиловая фланцевая круглоконическая НФК

 *
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
АНАЛОГИ
m
Dн
Н
Б
d
Dв

(кг)
(мм)
(м)
(мм)
(мм)
(мм)
Опора освещения несиловая фланцевая круглоконическая НФК
НФК-5,0-02
ОКК-5
45
130
5
180
22
75
НФК-6,0-02
ОКК-6
56
141
6
180
22
75
НФК-7,0-02
ОКК-7
76
152
7
230
32
75
НФК-8,0-02
ОКК-8
112
163
8
230
32
75
НФК-9,0-02
ОКК-9
127
183
9
300
32
75
НФК-10,0-02
ОКК-10
159
185
10
300
32
75
НФК-12,0-02
ОКК-12
231
232
11,8
300
32
100
m - масса  Dн  – диаметр у основания
H – вертикальный размер   Б – монтажный размер
d – диаметр отверстий Dв– диаметр верхнего среза


ТИП  НПК

НАЗНАЧЕНИЕ
Опоры освещения несиловые прямостоечные круглоконические предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры граненые конические выполнены из листового материала толщиной 3 – 4 мм.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов)

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

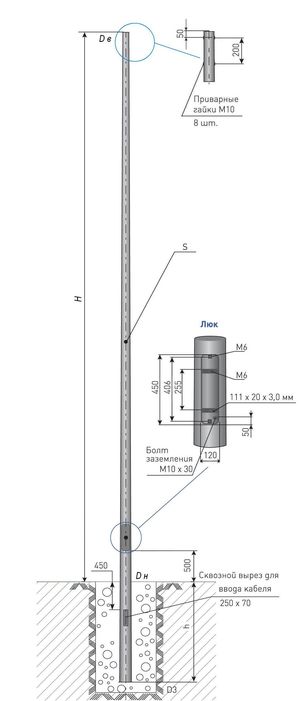

 Опора освещения несиловая прямостоечная круглоконическая НПК

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Dн
Н
Dв
(кг)
(мм)
(м)
(мм)
Опора освещения несиловая прямостоечная круглоконическая НПК
НПК-5,0/6,25-02
55
141
5
75
НПК-6,0/7,25-02
66
152
6
75
НПК-7,0/8,5-02
87
169
7
75
НПК-8,0/9,5-02
136
180
8
75
НПК-9,0/11,0-02
167
196
9
75
НПК-10,0/12,0-02
189
207
10
75
НПК-12,0/14,0-02
275
254
12
100
m - масса  Dн  – диаметр у основания
H – вертикальный размер   Dв– диаметр верхнего среза
