Опоры специального применения

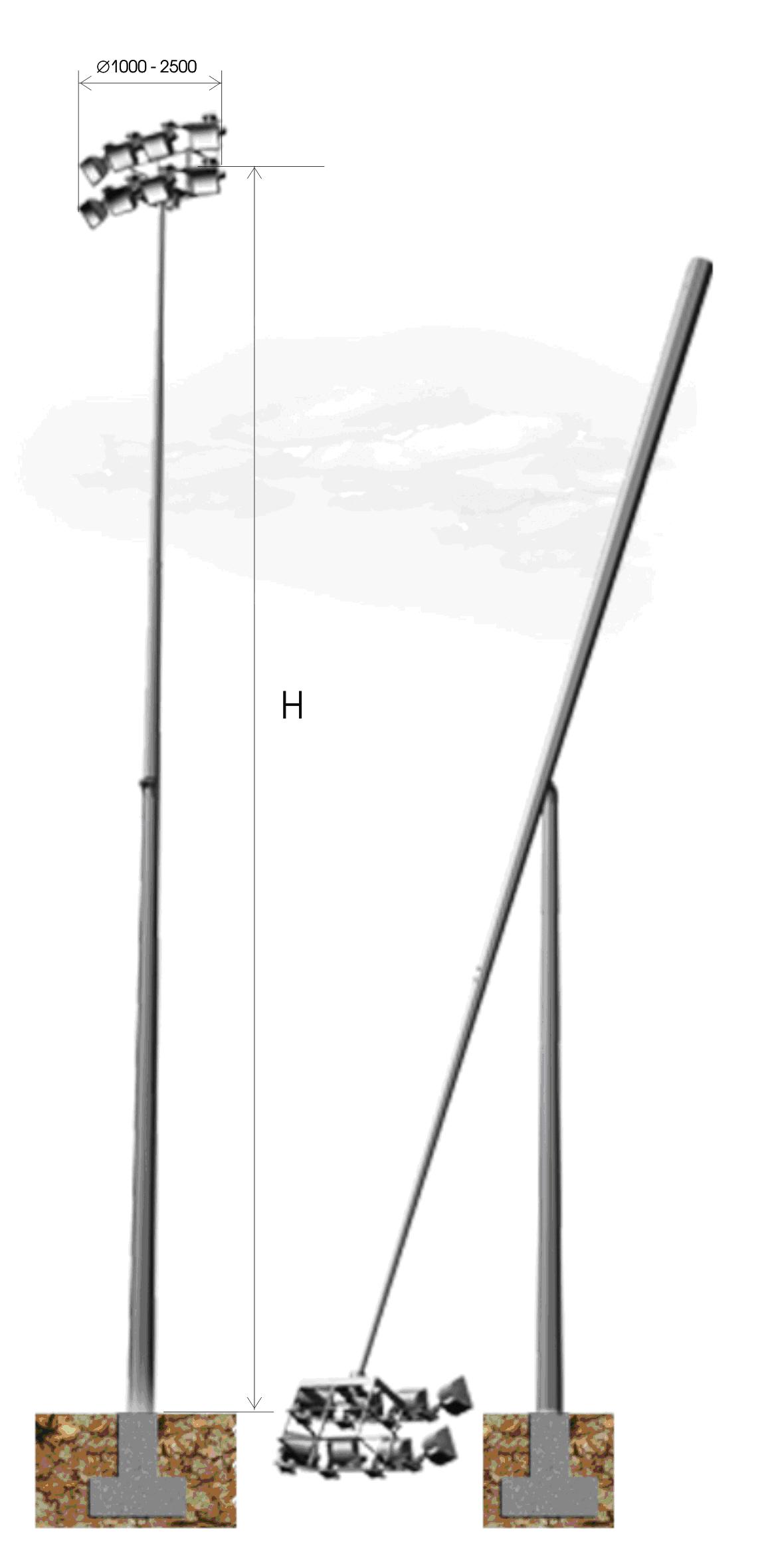

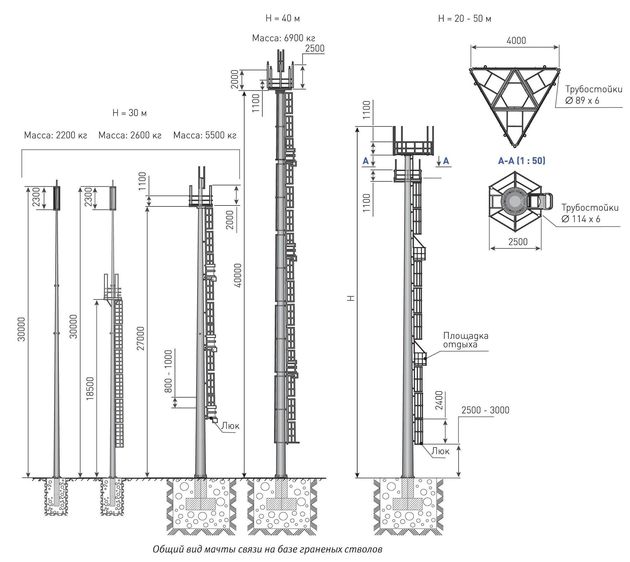

ТИП МГФ-СР
НАЗНАЧЕНИЕ
Мачты связи предназначены для установки ретрансляторов радиосвязи различного назначения для обеспечения устойчивого покрытия.
Используются до V ветрового района с максимальной парусностью в верхней части мачты площадью до 5 м2.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Ствол конструкции представляет собой конические секции длиной не более 11,5м.
Количество секций определяется высотой мачты, удобством монтажа и транспортировки.
Материал секции ствола – лист толщиной от 5 до 15 мм. Сталь С345.
Мачты оснащены трапом и площадками обслуживания, на которых располагаются стойки.
Длина стоек от 2 до 3 м для установки антенн.
Для удобства монтажа и демонтажа кабели антенн прокладываются снаружи ствола опоры по кронштейнам, расположенным вдоль мачты на расстоянии не более 1м.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
Аналог |
m |
D |
Н |
k |
h |
А |
l |
K |
№ |
|
(кг) |
(мм) |
(м) |
(шт) |
(м) |
(мм) |
(мм) |
(шт) |
кг/кв.м |
|
Мачта связи (радиомачта) опора МГФ-СР |
|
МГФ16-СР |
РМГ-16 |
2 060 |
700 |
16+4 |
2 |
8,5 |
850 |
36 |
5 |
II |
|
МГФ20-СР |
РМГ-20 |
|
1220 |
20+1 |
2 |
12 |
1300 |
38 |
8 |
IV |
|
МГФ25-СР |
РМГ-25 |
|
1355 |
25+1 |
3 |
10,3 |
1460 |
38 |
10 |
IV |
|
МГФ30-СР |
РМГ-30 |
|
1450 |
30+1 |
3 |
12 |
1600 |
44 |
10 |
IV |
|
МГФ35-СР |
РМГ-35 |
12 000 |
1250 |
35+8 |
4+1 |
11,7 |
1390 |
54 |
3 |
IV |
|
МГФ40-СР |
РМГ-40 |
14 000 |
1300 |
40+1 |
4 |
13,5 |
1510 |
70 |
6 |
IV |
| * |
|
| m - масса |
D – диаметр у основания |
| H – вертикальный размер |
k – количество секций |
| h - макс. длина составной части |
А - монтажный размер |
| I - диаметр отверстий |
K – количество приборов освещения |
|
№ - ветровой район |
|

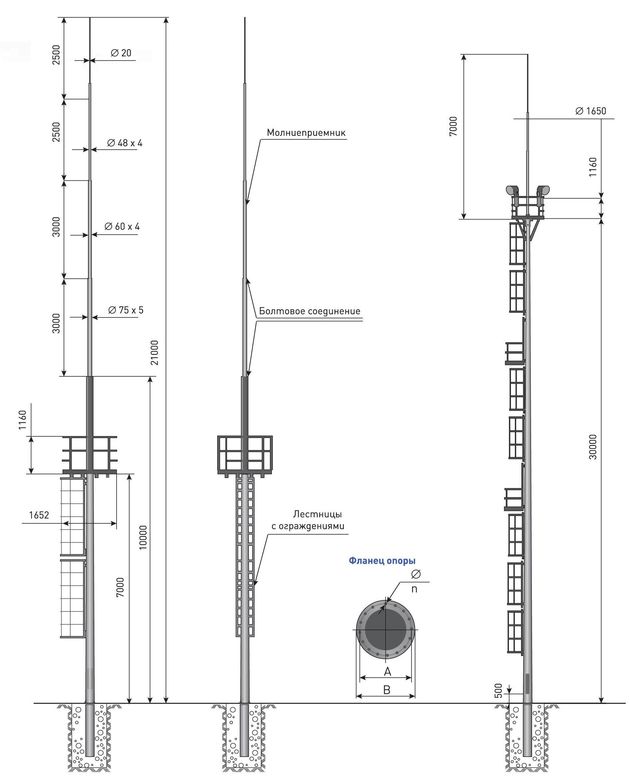

ТИП МГФ-См
НАЗНАЧЕНИЕ
Молниеприемники служат для защиты объектов от попадания молниевых разрядов.
Обязательны к установке на объектах нефтяной и газовой отрасли, АЗС, складах ГСМ, и т.д.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Комплектация и геометрические параметры молниеприемников могут разрабатываться индивидуально по желанию Заказчика.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
D |
Н |
k |
K |
№ |
|
|
(кг) |
(мм) |
(м) |
(шт) |
(шт) |
кг/квм |
|
опора МГФ-С (с молниеприёмником) |
|
МГФ16-См |
1 100 |
370 |
16+3 |
2+1 |
3÷4 |
III |
|
МГФ20-См |
1 600 |
425 |
20+3 |
2+1 |
4÷6 |
III |
|
МГФ25-См |
2 450 |
480 |
25+3 |
3+1 |
4÷6 |
III |
|
МГФ30-См |
3 500 |
550 |
30+3 |
3+1 |
4÷6 |
III |
|
МГФ35-См |
5 600 |
850 |
35+3 |
4+1 |
4÷6 |
III |
| * |
|
| m - масса |
D – диаметр у основания |
| H – вертикальный размер |
k – количество секций |
| L - макс. длина составной части |
А - монтажный размер |
| d - диаметр отверстий |
K – количество приборов освещения |
|
№ - ветровой район |

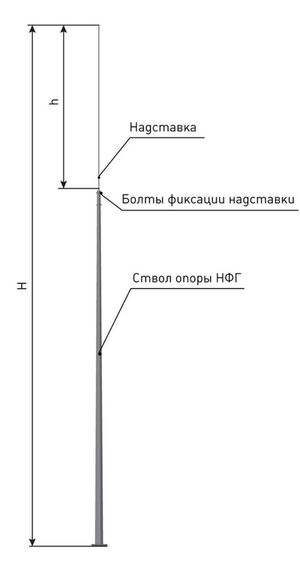

ТИП МНФГ (МОГК)
НАЗНАЧЕНИЕ
Молниеприемники служат для защиты объектов от попадания молниевых разрядов.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Комплектация и геометрические параметры молниеприемников могут разрабатываться индивидуально по желанию заказчика.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
D |
Н |
k |
h |
А |
l |
d |
|
|
(кг) |
(мм) |
(м) |
(шт) |
(м) |
(мм) |
(мм) |
(мм) |
|
Молниеотвод МНФГ (МОГК) |
|
МОГК-8 |
63 |
130 |
8 |
2 |
5 |
180 |
22 |
140 |
|
МОГК-9 |
69 |
130 |
9 |
2 |
5 |
180 |
22 |
140 |
|
МОГК-10 |
72 |
130 |
10 |
2 |
5,5 |
180 |
22 |
140 |
|
МОГК-11 |
75 |
130 |
11 |
2 |
6,5 |
180 |
22 |
140 |
|
МОГК-12 |
80 |
163 |
12 |
2 |
8 |
230 |
32 |
230 |
|
МОГК-13 |
125 |
163 |
13 |
2 |
8 |
230 |
32 |
230 |
|
МОГК-14 |
128 |
163 |
14 |
2 |
8 |
230 |
32 |
230 |
|
МОГК-15 |
134 |
163 |
15 |
2 |
8 |
230 |
32 |
230 |
|
МОГК-16 |
178 |
163 |
16 |
2 |
8,5 |
230 |
32 |
230 |
|
МОГК-17 |
183 |
185 |
17 |
2 |
10 |
300 |
32 |
300 |
|
МОГК-18 |
187 |
185 |
18 |
2 |
10 |
300 |
32 |
300 |
|
МОГК-19 |
268 |
232 |
18 |
2 |
11,8 |
300 |
32 |
300 |
|
МОГК-20 |
273 |
232 |
18 |
2 |
11,8 |
300 |
32 |
300 |
| * |
|
| m - масса |
D – диаметр у основания |
| H – вертикальный размер |
k – количество секций |
| h - макс. длина составной части |
А - монтажный размер |
| I - диаметр отверстий |
K – количество приборов освещения |
|
№ - ветровой район |
|
ФЛАГШТОКИ
ТИП ФЛ
НАЗНАЧЕНИЕ
Флагштоки для установки флагов с возможностью спуска подъема полотна.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Комплектация и геометрические параметры флагштоков могут разрабатываться индивидуально по желанию Заказчика.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
D |
Н |
k |
h |
А |
l |
d |
|
|
(кг) |
(мм) |
(м) |
(шт) |
(м) |
(мм) |
(мм) |
(мм) |
|
Флагшток ФЛ |
|
ФЛ-7(Ф) |
106 |
150 |
7,1 |
2 |
5 |
200 |
26 |
60 |
|
ФЛ-8(Ф) |
113 |
163 |
8 |
2 |
8 |
230 |
32 |
60 |
|
ФЛ-9(Ф) |
121 |
163 |
9 |
2 |
8 |
230 |
32 |
60 |
|
ФЛ-10(Ф) |
174 |
185 |
10,1 |
2 |
10 |
300 |
32 |
60 |
|
ФЛ-11(Ф) |
180 |
185 |
11 |
2 |
10 |
300 |
32 |
60 |
|
ФЛ-12(Ф) |
237 |
185 |
12 |
2 |
11,8 |
300 |
32 |
60 |
|
ФЛ-13(Ф) |
245 |
232 |
13 |
2 |
11,8 |
300 |
22 |
60 |
|
ФЛ-14(Ф) |
256 |
232 |
14 |
2 |
11,8 |
300 |
22 |
60 |
|
ФЛ-15(Ф) |
267 |
232 |
15 |
2 |
11,8 |
300 |
22 |
60 |
| * |
|
| m - масса |
D – диаметр у основания |
| H – вертикальный размер |
k – количество секций |
| h - макс. длина составной части |
А - монтажный размер |
| I - диаметр отверстий |
K – количество приборов освещения |
|
№ - ветровой район |
В начало

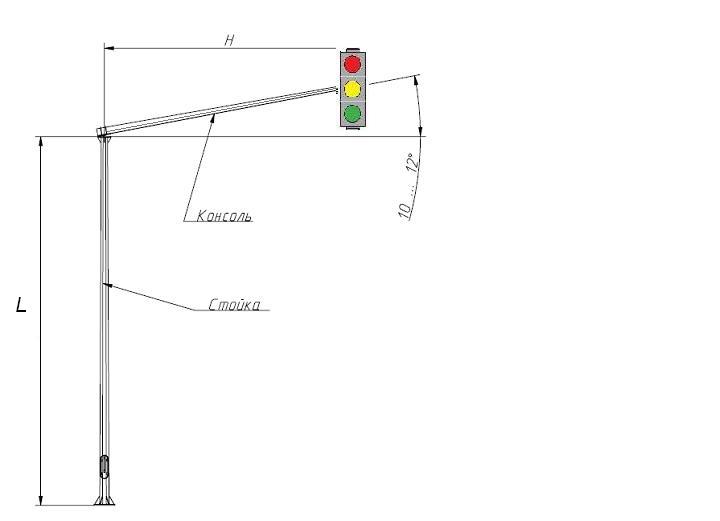

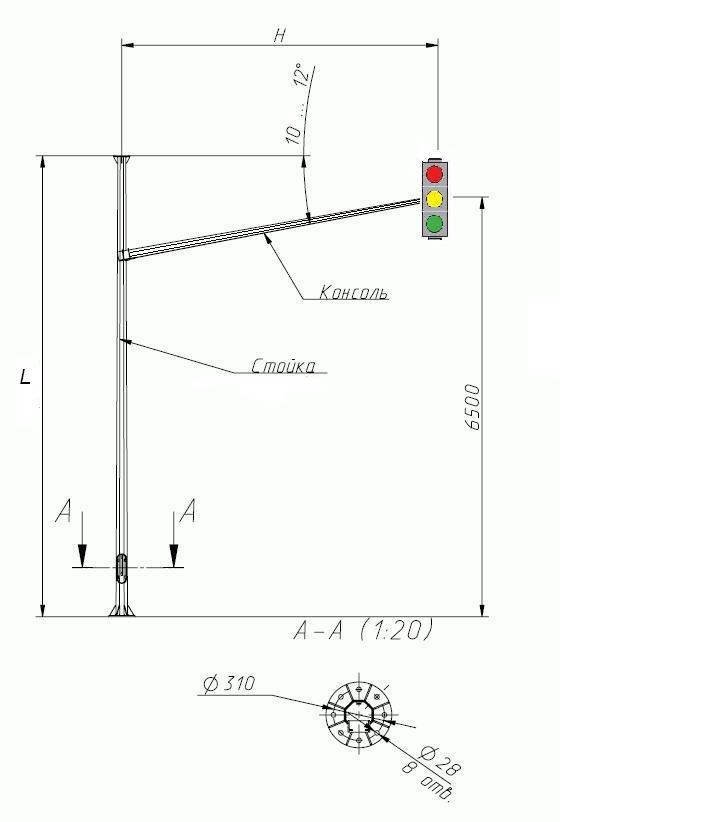

СВЕТОФОРНЫЕ СТОЙКИ СС
|
НАИМЕНОВАНИЕ |
ОБОЗНАЧЕНИЕ |
Н |
m |
|
|
м |
кг |
|
СС-7,0/6,0-2-ц |
ТАНС.15.006.000 |
6,0 |
235 |
|
СС-7,0/3,5-2-ц |
ТАНС.15.007.000 |
3,5 |
213 |
|
СС-7,0/1,5-2-ц |
ТАНС.15.008.000 |
1,5 |
197 |
ПРИМЕЧАНИЕ: Масса дана без учета покрытия.
