Опоры силовые граненые



ТИП  СФГ, ОГС

НАЗНАЧЕНИЕ
Опоры освещения силовые фланцевые граненые предназначены для установки светильников, освещающих дороги и магистрали,  воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры граненые конические выполнены из листового материала толщиной 6 мм. и более.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры»

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

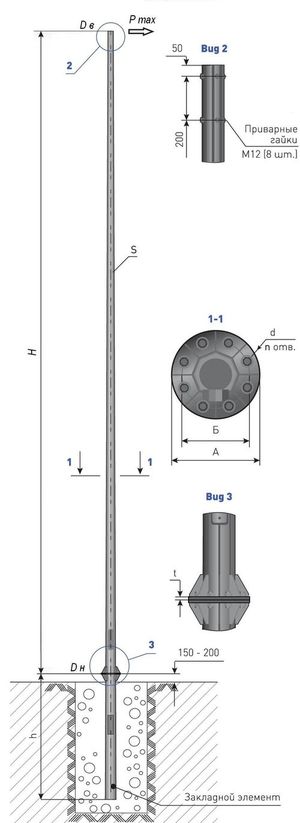

Опора освещения силовая фланцевая граненая СФГ

НОМЕНКЛАТУРНЫЕ
 НАИМЕНОВАНИЯ
Аналог
m
Н
Б
d
Pmax

(кг)
(мм)
(м)
(мм)
(мм)
(мм)
(кг)
Опора освещения силовая фланцевая граненая СФГ
СФГ-400-9,0-02
ОГС-0,4-9
237
190
9
310
28
90
400
СФГ-700-9,0-02
ОГС-0,7-9
318
255
9
380
36
100
700
СФГ-400-10-02
ОГС-0,4-10
278
205
10
310
28
90
400
СФГ-700-10-02
ОГС-0,7-10
373
275
10
440
36
100
700
СФГ-1000-10-02
ОГС-1,0-10
434
320
10
440
36
130
1000
СФГ-1300-10-02
ОГС-1,3-10
510
364
10
500
36
150
1300

m  – масса  Dн – диаметр у основания
H – вертикальный размер Б – монтажный размер
d – диаметр отверстий Dв – диаметр верхнего среза
P max – номинальное усилие




В начало

*

ТИП   СПГ

НАЗНАЧЕНИЕ
Опоры освещения силовые фланцевые граненые предназначены для установки светильников, освещающих дороги и магистрали,  воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры граненые конические выполнены из листового материала толщиной 6 мм. и более.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры»

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет  эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.

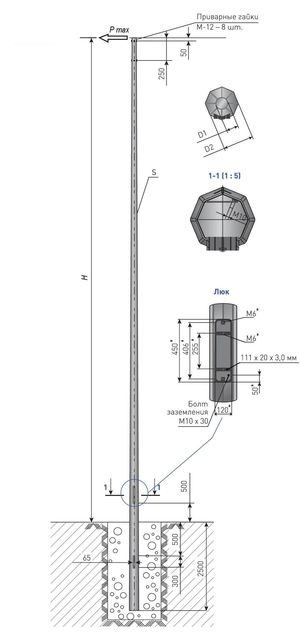

Опора освещения силовая фланцевая граненая СПГ


НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Н
 Pmax
(кг)
(мм)
(м)
(мм)
(кг)
Опора освещения силовая фланцевая граненая СПГ
СПГ-400-9,0/11,5-02
319,93
225
9,0
90
400
СПГ-700-9,0/11,5-02
415,16
305
9,0
100
700
СПГ-1000-9,0/11,5-02
494,34
350
9,0
130
1000
СПГ-1300-9,0/11,5-02
568,17
400
9,0
150
1300

m  – масса  Dн – диаметр у основания
H – высота над грунтом Dв – диаметр верхнего среза
P max – номинальное усилие




ТИП   ТФГ

НАЗНАЧЕНИЕ
Опоры освещения силовые фланцевые граненые предназначены для установки контактных сетей городского транспорта (СНиП 2.05.09-90 «Трамвайные и троллейбусные линии».

ОСОБЕННОСТИ  КОНСТРУКЦИИ
Опоры освещения силовые фланцевые граненые типа Т должны быть равнопрочными по любым поперечным осям и выдерживать максимальную суммарную нагрузку, эквивалентную нормированной нагрузке, приложенной к верхней части опоры.
Отклонение верхней части опоры под нагрузкой – согласно 2.05.09-90
Расчетный прогиб стальных под воздействием нормативной нагрузки не должен превышать 1/70 высоты наземной части опоры.

 ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.

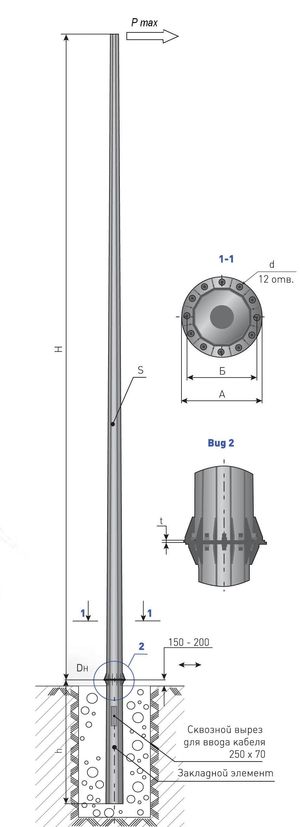

Опора освещения силовая фланцевая граненая ТФГ


НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
m
Н
Б
d
Pmax
(кг)
(мм)
(м)
(мм)
(мм)
(мм)
(кг)
Опора освещения силовая фланцевая граненая ТФГ
ТФГ-700-9,0-02
428
380
9
380
26
150
700
ТФГ-1000-9,0-02
549
390
9
390
33
190
1000
ТФГ-1500-9,0-02
694
450
9
560
38
210
1500
ТФГ-1800-9,0-02
781
450
9
560
38
210
1800
ТФГ-2500-9,0-02
962
500
9
620
38
250
2500
ТФГ-3000-9,0-02
1147
500
9
620
38
250
3000

m  – масса  Dн – диаметр у основания
H – вертикальный размер Б – монтажный размер
d – диаметр отверстий Dв – диаметр верхнего среза
P max – номинальное усилие
