Закладные элементы фундамента

ЗАКЛАДНЫЕ ЭЛЕМЕНТЫ ФУНДАМЕНТОВ ОПОР ОСВЕЩЕНИЯ И ДРУГИХ МЕТАЛЛОКОНСТРУКЦИЙ

Для установки опор освещения в грунт необходимо заранее предусмотреть установку закладных деталей фундамента.
Тип, габариты и несущая способность закладных элементов фундаментов опор освещения и других металлоконструкций подбирается в соответствии с расчетом в каждом конкретном случае в зависимости от следующих параметров:
Тип и назначение опоры, мачты;
Условия и регион эксплуатации (ветровая нагрузка, глубина промерзания и состав грунта);

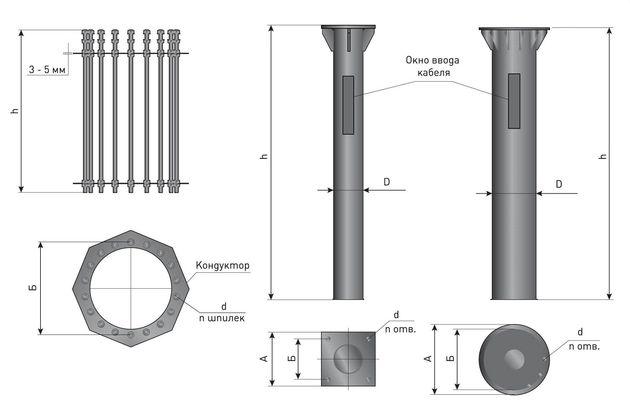

 Закладные детали фундамента опор освещения
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
Аналоги
m
D
В
L
А
l
(кг)
(мм)
(м)
(м)
(мм)
(мм)
Фундамент металлический (под кабельный ввод)
ФМ-0,108-1,0(мц130;150;160;180)

15
108

1

20÷32
ФМ-0,108-1,25(мц130;150;160;180)

18
108

1,25

20÷32
ФМ-0,108-1,5(мц150;160;180;200;230)

23
108

1,5

20÷32
ФМ-0,133-1,5(мц150;160;180;200;230)

28
133

1,5

20÷32
ФМ-0,133-2,0(мц180;200;230;250;300)

40
133

2

20÷32
ФМ-0,159-1,5(мц180;200;230;250;300)

40
159

1,5

20÷32
ФМ-0,159-2,0(мц180;200;230;250;300)

49
159

2

20÷32
ФМ-0,159-2,2(мц180;200;230;250;300)

52
159

2,2

20÷32
ФМ-0,159-2,5(мц180;200;230;250;300)

57
159

2,5

20÷32
ФМ-0,168-2,2(мц200;220;230;250;300)

62
168

2,2

20÷32
ФМ-0,168-2,5(мц200;220;230;250;300)

68
168

2,5

20÷32
ФМ-0,168-3,0(мц200;220;230;250;300)

78
168

3

20÷32
ФМ-0,219-2,5(мц220;230;250;300)

94
219

2,5

20÷32
ФМ-0,219-3,0(мц220;230;250;300;400)

121
219

3

20÷32
ФМ-0,273-3,0(мц300;400)

152
273

3

20÷32
Фундамент металлический (опор СФ, ОПФ, ОС(ф), ТФ, СФГ)
ФМ-0,219-2,5(мо310/8/м24)

94
219

2,5
310
26
ФМ-0,273-2,5(мо380/8/м30)

139
273

2,5
380
32
ФМ-0,273-2,5(мо440/8/м30)

148
273

2,5
440
32
ФМ-0,325-3,0(мо440/12/м30)

220
325

3
440
32
ФМ-0,377-3,0(мо500/12/м30)

282
377

3
500
32
Фундамент металлический (опор ОГС)
ФМ-0,219-2,5(мо420/6/м30)

108
219

2,5
420
32
ФМ-0,273-2,2(мо420/6/м30)

129
273

2,2
420
32
ФМ-0,273-3,2(мо420/6/м30)

175
273

3,2
420
32
ФМ-0,325-3,2(мо420/6/м30)

223
325

3,2
420
32
Фундамент металлический (опор ОГС)
ФМ-0,426-3,5(мо550/8/м30)

463
426

3,5
550
32
ФМ-0,426-5,0(мо550/8/м30)

647
426

5
550
32
Фундамент металлический (опор МС-ф)
ФМ-0,219-2,0(мо340/6/м24)

86
219

2
340
26
ФМ-0,219-2,0(мо340/6/м27)

86
219

2
340
30
ФМ-0,219-2,0(мо380/6/м24)

90
219

2
380
26
ФМ-0,219-2,0(мо380/6/м30)

90
219

2
380
32
ФМ-0,273-2,0(мо380/6/м27)

116
273

2
380
30
ФМ-0,273-2,0(мо380/6/м30)

116
273

2
380
32
ФМ-0,325-2,0(мо380/6/м36)

162
325

2
380
38
ФМ-0,325-2,0(мо420/6/м36)

170
325

2
420
38
ФМ-0,325-2,0(мо420/6/м42)

170
325

2
420
44
ФМ-0,325-2,0(мо460/6/м42)

179
325

2
420
44
Фундамент металлический (опор МКС-ф)
ФМ-0,325-3,0(мо450/12/м30)

222
325

3
450
32
ФМ-0,325-3,0(мо570/12/м36)

263
325

3
570
38
ФМ-0,325-5,0(мо570/12/м36)

388
325

5
570
38
Консоль фундаментов металлических
Консоль закладного элемента фундамента опоры освещения
m

D
B
L
A
I
Консоль ВФ-0,219-1,4(8*22/27*360)
В-20/8/Д360-24/8/Д360-1,4-б
139
219
1,4

360
22;27
Консоль ВФ-0,219-1,7(8*22/27*360)
В-20/8/Д360-24/8/Д360-1,7-б
152
219
1,7

360
22;27
Консоль ВФ-0,219-2,0(8*22/27*360)
В-20/8/Д360-24/8/Д360-2,0-б
165
219
2

360
22;27
Консоль ВФ-0,325-1,4(12*22*372/8*27*396)
В-20/12/Д372-24/12/Д396-1,4-б
202
325
1,4

372/396
22;27
Консоль ВФ-0,325-1,7(12*22*372/12*27*396)
В-20/12/Д372-24/12/Д396-1,7-б
224
325
1,7

372/396
22;27
Консоль ВФ-0,325-2,0(12*22*372/12*27*396)
В-20/12/Д372-24/12/Д396-2,0-б
234
325
2

372/396
22;27


  Консоль  В-24/8/Д310-24/8/Д310-1,4-Ц
№ п/п
Наименование параметра
Значение параметра
1
Цена, руб. с НДС
66 259,59
2
Длина  м.
1,4
3
Диаметр трубы мм. / толшина стенки мм.
219/8
4
Диаметр отверстий под крепежные элементы к закладной мм.
27
5
Диаметр отверстий под крепежные элементы к закладной мм.
27
6
Количество отверстий во фланце к закладной
8
7
Межцентровое расстояние отверстий во фланце к закладной мм.
310
8
Количество отверстий во фланце к закладной
8
9
Межцентровое расстояние отверстий во фланце к опоре мм.
310
10
Наружный диаметр фланцев мм.
400
11
Вес  кг.
125
12
Покрытие по цинк по ГОСТ 9.307-89  мкм.
60-200

  Консоль  В-30/8/Д380-30/8/Д380-1,4-Ц
№ п/п
Наименование параметра
Значение параметра
1
Цена, руб. с НДС
99 404,93
2
Длина  м.
1,4
3
Диаметр трубы мм. / толщина стенки мм.
279/10
4
Диаметр отверстий под крепежные элементы к закладной мм.
36
5
Диаметр отверстий под крепежные элементы к закладной мм.
36
6
Количество отверстий во фланце к закладной
8
7
Межцентровое расстояние отверстий во фланце к закладной мм.
380
8
Количество отверстий во фланце к закладной
8
9
Межцентровое расстояние отверстий во фланце к опоре мм.
380
10
Наружный диаметр фланцев мм.
500
11
Вес  кг.
194
12
Покрытие по цинк по ГОСТ 9.307-89  мкм.
60-200

  Консоль  В-24/8/Д310-24/8/Д310-2,0-Ц
№ п/п
Наименование параметра
Значение параметра
1
Цена, руб. с НДС
77 056,22
2
Длина  м.
2,0
3
Диаметр трубы мм. / толщина стенки мм.
219/8
4
Диаметр отверстий под крепежные элементы к закладной мм.
27
5
Диаметр отверстий под крепежные элементы к закладной мм.
27
6
Количество отверстий во фланце к закладной
8
7
Межцентровое расстояние отверстий во фланце к закладной мм.
310
8
Количество отверстий во фланце к закладной
8
9
Межцентровое расстояние отверстий во фланце к опоре мм.
310
10
Наружный диаметр фланцев мм.
400
11
Вес  кг.
151
12
Покрытие по цинк по ГОСТ 9.307-89  мкм.
60-200

  Консоль В-30/8/Д380-30/8/Д380-2,0-Ц
№ п/п
Наименование параметра
Значение параметра
1
Цена, руб. с НДС
113 709,79
2
Длина  м.
2,0
3
Диаметр трубы мм. / толщина стенки мм.
279/10
4
Диаметр отверстий под крепежные элементы к закладной мм.
36
5
Диаметр отверстий под крепежные элементы к закладной мм.
36
6
Количество отверстий во фланце к закладной
8
7
Межцентровое расстояние отверстий во фланце к закладной мм.
380
8
Количество отверстий во фланце к закладной
8
9
Межцентровое расстояние отверстий во фланце к опоре мм.
380
10
Наружный диаметр фланцев мм.
500
11
Вес  кг.
233
12
Покрытие по цинк по ГОСТ 9.307-89  мкм.
60-200

Фундамент металлический Выносной
Фундамент опоры освещения выносной
m
D

B
L
A
I
ФВ-0,219-2,3-1,4

136
219
1,4
2,3

26÷32
ФВ-0,219-2,3-1,7

148
219
1,7
2,3

26÷32
ФВ-0,219-2,3-2,0

161
219
2
2,3

26÷32
ФВ-0,273-2,3-1,4

156
273
1,4
2,3

26÷32
ФВ-0,273-2,3-1,7

171
273
1,7
2,3

26÷32
ФВ-0,273-2,3-2,0

187
273
2
2,3

26÷32
Стакан
СМ-0,273-2,0

120
273

2


СМ-0,325-2,0

141
325

2


СМ-0,377-2,0

181
377

2


СМ-0,426-2,0

165
426

2


СМ-0,530-3,0

451
530

3


Монтажные комплекты
МК-500[400]+М30*1000/4

50

1000
840
400
32
МК-500(420)+М30*1000/6

70

1000
840
420
32
МК-500(440)+М30*1000/8

90

1000
840
440
32
МК-500(440)+М30*1000/12

130

1000
840
440
32
МК-640(540)+М30*1000/12

130

1000
840
540
32
МК-840(740)+М30*1000/18

190

1000
840
740
32
МК-840(740)+М30*2000/18

190

2000
1840
740
32
 m -  масса    D – диаметр ( у основания)
 В – горизонтальный размер  L – длина подземной части
 A – монтажный размер  I – диаметр отверстий



Схемы бетонирования закладных элементов

 Бетонирование закладных элементов опоры освещения

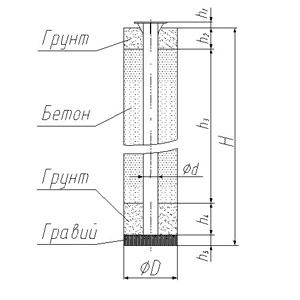

     Рис. 1  При воздушной подводке питания.


Мощность
фундамента,
тм
Размеры, м
Количество, м3
Н
D
d, мм
h1
h2
h3
h4
h5
бетон
гравий
грунт
0,15
1,3
0,3
108
0,05
0,2
0,45
0,55
0,1
0,035
0,01
0,06
0,3
1,55
0,3
108
0,05
0,2
0,7
0,55
0,1
0,05
0,01
0,06
0,5
1,65
0,3
133
0,05
0,2
0,7
0,55
0,2
0,05
0,015
0,06
1,9
2,15
0,5
159
0,05
0,2
1,2
0,55
0,2
0,25
0,04
0,15
2,6
2,65
0,5
219
0,05
0,2
1,7
0,55
0,2
0,35
0,04
0,15
4,5
3,05
0,5
273
0,05
0,2
2,0
0,55
0,3
0,4
0,06
0,15
7,0
3,45
0,5
325
0,05
0,2
2,4
0,55
0,3
0,5
0,06
0,15





Бетонирование закладных элементов опоры освещения

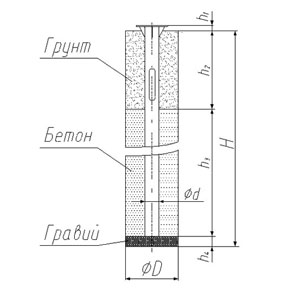

Рис. 2   При подземной подводке питания.


Мощность
фундамента,
тм
Размеры, м
Количество, м3
Н
D
d, мм
h1
h2
h3
h4
бетон
гравий
грунт
0,15
1,3
0,3
108
0,05
0,75
0,45
0,1
0,035
0,01
0,06
0,3
1,55
0,3
108
0,05
0,75
0,7
0,1
0,05
0,01
0,06
0,5
1,65
0,3
133
0,05
0,75
0,7
0,2
0,05
0,015
0,06
1,9
2,15
0,5
159
0,05
0,75
1,2
0,2
0,25
0,04
0,15
2,6
2,65
0,5
219
0,05
0,75
1,7
0,2
0,35
0,04
0,15
4,5
3,05
0,5
273
0,05
0,75
2,0
0,3
0,4
0,06
0,15
7,0
3,45
0,5
325
0,05
0,75
2,4
0,3
0,5
0,06
0,15
