Опоры контактной сети
ТИП СП и ОС
НАЗНАЧЕНИЕ
Опоры контактной сети силовые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Опоры контактной сети представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор контактной сети выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
Dн |
L |
H |
Dв |
Pmax |
|
(кг) |
(мм) |
(м) |
(м) |
(мм) |
(кг) |
|
Опора контактной сети силовая прямостоечная СП (до 2008г. - ОП) |
|
СП-300-8,5/10,5 |
383 |
219 |
10,5 |
8,5 |
168 |
300 |
|
СП-400-8,5/10,5 |
404 |
219 |
10,5 |
8,5 |
168 |
400 |
|
СП-400-8,5/11 |
426 |
219 |
11 |
8,5 |
168 |
400 |
|
СП-400-9,0/11 (МГТ) |
578 |
219 |
11 |
9,0 |
168 |
400 |
|
СП-400-9,0/11 |
487 |
219 |
11 |
9,0 |
168 |
400 |
|
СП-700-8,5/10,5 |
580 |
273 |
10,5 |
8,5 |
219 |
700 |
|
СП-700-8,5/11 |
610 |
273 |
11 |
8,5 |
219 |
700 |
|
СП-700-9/11 |
600 |
273 |
11 |
9,0 |
219 |
700 |
|
Опора контактной сети силовая ОС |
|
ОС-0,3-9,0(2,0) |
427 |
219 |
11 |
9,0 |
168 |
300 |
|
ОС-0,4-9,0(2,0) |
598 |
219 |
11 |
9,0 |
168 |
400 |
|
ОС-0,7-9,0(2,0) |
611 |
273 |
11 |
9,0 |
219 |
700 |
|
ОС-0,8-9,0(2,0) |
836 |
273 |
11 |
9,0 |
219 |
800 |
|
ОС-0,9-9,0(2,0) |
746 |
325 |
11 |
9,0 |
273 |
900 |
|
ОС-1,0-9,0(2,0) |
1 200 |
273 |
11 |
9,0 |
219 |
1000 |
|
ОС-1,1-9,0(2,0) |
1 241 |
325 |
11 |
9,0 |
273 |
1100 |
|
ОС-1,5-9,0(2,0) |
1 043 |
273 |
11 |
9,0 |
219 |
1500 |
|
ОС-2,1-9,0(2,0) |
1 590 |
325 |
11 |
9,0 |
273 |
2100 |
|
ОС-0,4-11,0(3,0) |
610 |
273 |
14 |
11,0 |
219 |
400 |
|
ОС-0,6-11,0(3,0) |
1 107 |
273 |
14 |
11,0 |
219 |
600 |
|
ОС-1,0-11,0(3,0) |
1 400 |
325 |
14 |
11,0 |
273 |
1000 |
|
ОС-1,3-11,0(3,0) |
2 061 |
325 |
14 |
11,0 |
273 |
1300 |
|
ОС-1,8-11,0(3,0) |
1 852 |
426 |
14 |
11,0 |
325 |
1800 |
|
ОС-2,7-11,0(3,0) |
2 586 |
426 |
14 |
11,0 |
325 |
2700 |
|
ОС-1,0-13,0(3,0) |
2 285 |
325 |
16 |
13,0 |
273 |
1000 |
|
ОС-1,1-13,0(3,0) |
1 371 |
426 |
16 |
13,0 |
325 |
1100 |
|
ОС-1,5-13,0(3,0) |
2 034 |
426 |
16 |
13,0 |
325 |
1500 |
|
ОС-1,9-13,0(3,0) |
2 992 |
426 |
16 |
13,0 |
325 |
1900 |
|
|

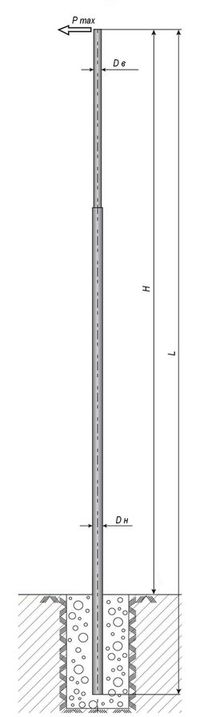

| m - масса |
Dн – диаметр у основания |
| H – длина надземной части опоры |
L – общая длина опоры |
| Б – монтажный размер |
d – диаметр отверстий |
| Dв – диаметр верхнего среза |
P max – номинальное усилие |
ТИП ТП и ТФ
НАЗНАЧЕНИЕ
Опоры контактной сети трубчатые предназначены для установки контактных сетей городского транспорта (СНиП 2.05.09-90 «Трамвайные и троллейбусные линии»)
ОСОБЕННОСТИ КОНСТРУКЦИИ
Опоры контактной сети типа Т (трубчатые) должны быть равнопрочными по любым поперечным осям и выдерживать максимальную суммарную нагрузку, эквивалентную нормированной нагрузке, приложенной к верхней части опоры.
Отклонение верхней части опоры под нагрузкой – согласно 2.05.09-90
Расчетный прогиб стальных под воздействием нормативной нагрузки не должен превышать 1/70 высоты наземной части опоры.
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
D1 |
Н1 |
h1 |
Б |
d |
D2 |
Pmax |
|
(кг) |
(мм) |
(м) |
(м) |
(мм) |
(мм) |
(мм) |
(кг) |
|
Опора контактной сети трубчатая прямостоечная ТП |
|
ТП-400-9,0/11,0-01 |
618 |
219 |
11 |
2 |
|
|
168 |
400 |
|
ТП-1000-9,0/11,0-01 |
1 082 |
|
11 |
2 |
|
|
|
1000 |
|
ТП-1000-9,0/11,5-01 |
796 |
377 |
11,5 |
2,5 |
|
|
|
1000 |
|
ТП-1300-9,0/11,5-01 |
969 |
377 |
11,5 |
2,5 |
|
|
273 |
1300 |
|
ТП-1500-9,0/11,0-01 |
1 120 |
|
11 |
2 |
|
|
|
1500 |
|
ТП-1500-9,0/11,5-01 |
1 050 |
377 |
11,5 |
2,5 |
|
|
273 |
1500 |
|
ТП-1800-9,0/11,5-01 |
1 141 |
426 |
11,5 |
2,5 |
|
|
325 |
1800 |
|
ТП-2200-9,0/11,5-02 |
1 336 |
426 |
11,5 |
2,5 |
|
|
325 |
2200 |
|
ТП-2500-9,0/11,5-02 |
1 414 |
426 |
11,5 |
2,5 |
|
|
325 |
2500 |
|
ТП-3000-9,0/11,5-02 |
1 600 |
478 |
11,5 |
2,5 |
|
|
325 |
3000 |
|
ТП-1000-11,0/13,5-01 |
1 413 |
325 |
13,5 |
2,5 |
|
|
273 |
1000 |
|
ТП-1000-13,0/15,5-01 |
1 611 |
325 |
15,5 |
2,5 |
|
|
273 |
1000 |
|
Опора контактной сети трубчатая фланцевая ТФ |
|
ТФ-700-9,0-02 |
596 |
273 |
9 |
|
380 |
38 |
219 |
700 |
|
ТФ-1000-9,0-02 |
688 |
325 |
9 |
|
440 |
38 |
219 |
1000 |
|
ТФ-1300-9,0-02 |
848 |
|
|
|
|
|
|
|
|
ТФ-1500-9,0-02 |
888 |
|
|
|
|
|
|
|
|
ТФ-1800-9,0-02 |
1 006 |
|
|
|
|
|
|
|
|
|

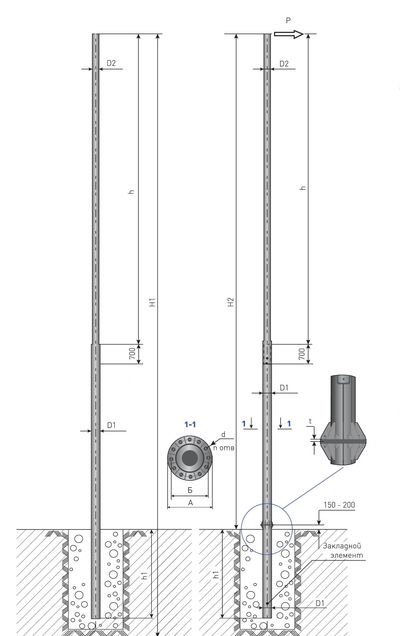

| m - масса |
D1 – диаметр у основания |
| H – вертикальный размер |
L – длина подземной части |
| Б – монтажный размер |
d – диаметр отверстий |
| D2 – диаметр верхнего среза |
P max – номинальное усилие |

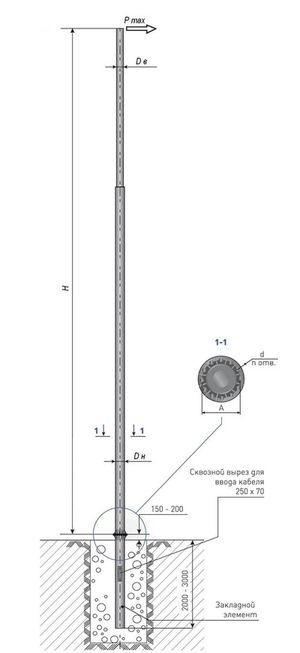

ТИП СФ и ОСф
НАЗНАЧЕНИЕ
Опоры контактной сети силовые фланцевые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Опоры контактной сети силовые фланцевые трубчатые представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»
ПОКРЫТИЕ
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
СПОСОБ ПОДВОДА ПИТАЮЩЕГО КАБЕЛЯ
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
Dн |
Н |
А |
d |
Dв |
Pmax |
|
(кг) |
(мм) |
(м) |
(мм) |
(мм) |
(мм) |
(кг) |
|
Опора контактной сети силовая фланцевая СФ (до 2008г. - ОПФ) |
|
СФ-300-8,5-01 |
291 |
219 |
8,5 |
360 |
22 |
168 |
300 |
|
СФ-400-8,5-01 |
348 |
219 |
8,5 |
360 |
22 |
168 |
400 |
|
СФ-400-8,5-02 |
382 |
219 |
8,5 |
360 |
22 |
168 |
400 |
|
СФ-400-9,0-01 |
367 |
219 |
9 |
360 |
22 |
168 |
400 |
|
СФ-400-9,0-02 |
402 |
219 |
9 |
360 |
22 |
168 |
400 |
|
СФ-700-8,5-01 |
450 |
273 |
8,5 |
372 |
22 |
219 |
700 |
|
СФ-700-8,5-02 |
491 |
273 |
8,5 |
372 |
22 |
219 |
700 |
|
СФ-700-9,0-01 |
468 |
273 |
9 |
372 |
22 |
219 |
700 |
|
СФ-700-9,0-02 |
510 |
273 |
9 |
372 |
22 |
219 |
700 |
|
СФ-400-11,0-02 |
621 |
|
11 |
|
|
|
400 |
|
Опора контактной сети силовая фланцевая ОС(ф) |
|
ОС-0,3-9,0(Ф) |
|
219 |
9 |
293 |
24 |
159 |
300 |
|
ОС-0,4-9,0(Ф) |
|
219 |
9 |
293 |
24 |
159 |
400 |
|
ОС-0,7-9,0(Ф) |
|
273 |
9 |
363 |
28 |
219 |
700 |
|
ОС-0,8-9,0(Ф) |
|
273 |
9 |
363 |
28 |
219 |
800 |
|
ОС-0,9-9,0(Ф) |
|
325 |
9 |
450 |
28 |
273 |
900 |
|
ОС-1,5-9,0(Ф) |
|
273 |
9 |
363 |
28 |
219 |
1500 |
|
ОС-0,6-11,0(Ф) |
|
273 |
11 |
363 |
28 |
219 |
600 |
| * |
|
| m - масса |
Dн – диаметр у основания |
| H – вертикальный размер |
L – длина подземной части |
| A – монтажный размер |
d – диаметр отверстий |
| Dв – диаметр верхнего среза |
P max – номинальное усилие |
